从 PWM 无输出到上下管直通：GTM 配 L9945 推挽的连环踩坑记
用 AURIX TC38x 的 GTM（TOM 产生 PWM + DTM 插死区）驱动 ST L9945 预驱做推挽输出，这次调试经历了前后两段完全不同的故障：第一段，引脚上什么波形都没有；第二段，波形出来了，L9945 却报上下管直通。 两段加起来一共四个配置错误，前三个让信号"出不来"，最后一个让信号"错着出来"。本文按这个顺序讲，每一节附一条可迁移的经验。
一、第一段故障：引脚上什么都没有
最初的任务是配置四路推挽（NON1/3、NON2/4、NON5/7、NON6/8 四组），代码写完烧进去，示波器往引脚上一搭——什么都没有。逐层扒代码，发现配置链路上叠着三个错误。
1.1 ToutSel 移位量少了 ×4：写了个寂寞
GTM 的 TOUTSEL 寄存器控制每个输出引脚接哪一路内部信号，每个引脚的 SEL 位段是 4 bit，而代码按 2 bit 移：
/* 错误：SEL 位段是 4bit，偏移应该是 idxToutselSelUB * 4 */
regVal |= selVal << idxToutselSelUB;
/* 修复后 */
regVal |= selVal << (idxToutselSelUB << 2U);
后果是路由配置根本没写进目标位段，引脚上接的信号和注释里标的完全不是一回事。
1.2 死区通道号算错：四路死区全写进 CH0
SetDtmDeadtime 里把 TOM 通道号 >>2 当 DTM 通道号用，不管配哪个通道，DTV（死区时间寄存器）全都写到 DTM0 的通道 0：
/* 错误 */
idxDtmChanUB = idxTomChanUB >> 2U;
/* 修复后：调用方传入的就是 DTM 通道号 0~3，不要再移位 */
idxDtmChanUB = idxTomChanUB;
1.3 打包寄存器整写：四通道只剩最后一个
DTM 的 CH_CTRL2 是四通道共享的 32 bit 寄存器（每通道 8 bit），原代码整寄存器赋值，后写的通道把先写的配置清掉：
/* 错误 */
infoRegDtmPS->CH_CTRL2.U = (0x88U << (idxDtmChanUB << 3U));
/* 修复后：读-改-写 */
uint32 regVal = infoRegDtmPS->CH_CTRL2.U;
regVal &= ~(0xFFU << (idxDtmChanUB << 3U));
regVal |= (0x99U << (idxDtmChanUB << 3U));
infoRegDtmPS->CH_CTRL2.U = regVal;
这一段的经验：调 GTM 这类寄存器密集的外设，先把"配置是否真的写进去了"用调试器读回验证，再谈波形。位段宽度和打包寄存器的读-改-写，是这类驱动最高发的两类错误。
二、第二段故障：波形出来了，芯片报警了

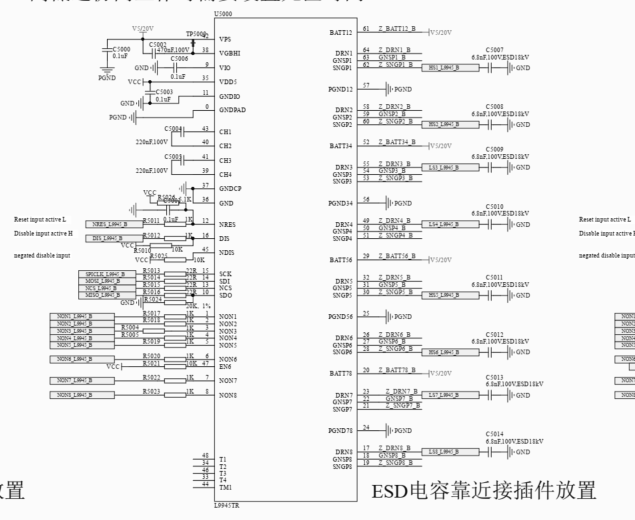

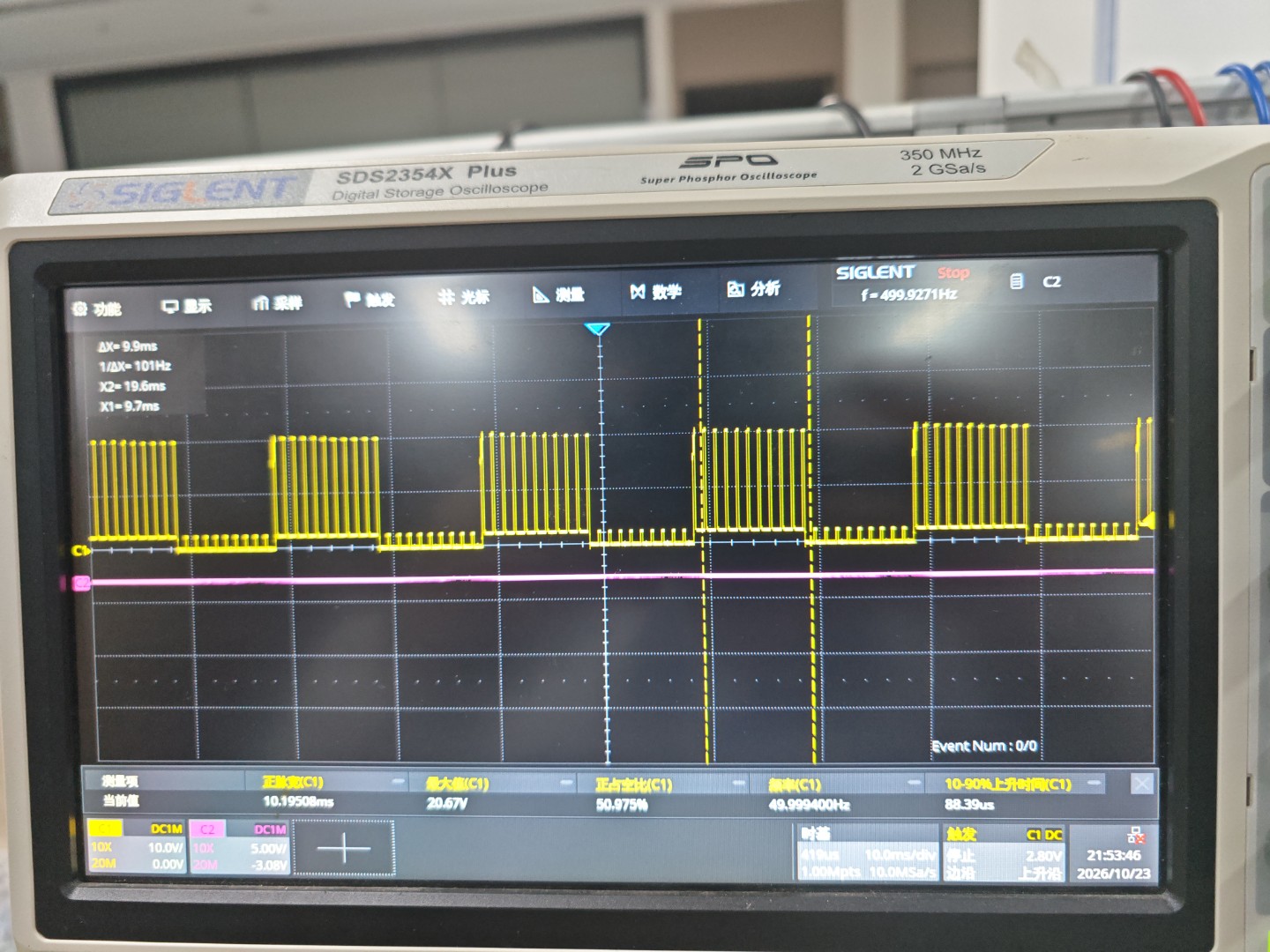

三个 Bug 修完，PWM 终于从引脚上出来了。但量推挽输出脚（J2-57），波形呈 10 ms 周期的 burst——一小段 PWM 之后被整体拉掉，过 10 ms 又起来。空载、占空比调多低都一样。同时 L9945 报：
- 高边输入 NON1 报 STG（对地短路）
- 低边输入 NON3 报 STB（对电池短路）
2.1 先读故障码：反方向双过流 = 直通
空载、两个管子、方向相反的过流故障同时出现，电流路径只剩一种可能：母线 → 上管 → 下管 → 地。上管看到的等效为对地短路，下管看到的等效为对电源短路。看到高低边双管反方向过流，直接查直通（shoot-through），不要先怀疑采样和诊断链路。
2.2 根因：死区加在了错误的边沿上
DTM 每个通道 8 个控制位，关键是 POL0 / DT0 / POL1 / DT1（OUT0 极性、OUT0 死区使能、OUT1 极性、OUT1 死区使能）。原配置 0x88 = 0b10001000：两路输出开死区、极性不反。
问题在于 L9945 的 NON 输入是低有效（低开高关）。DTM 死区的行为是"把有效沿延时"，而对这个芯片，需要守的是关断沿而不是导通沿：
| 沿方向 | 对 MOSFET 的意义 | 死区该不该守 |
|---|---|---|
| 输出变低（NON 有效） | 管子导通 | 不该 |
| 输出变高（NON 无效） | 管子关断 | 该守的是这里 |
0x88 配置下死区落在导通沿，换向时上下管同时导通，窗口宽度为 2 倍死区时间——空载也直通。修复为 0x99 = 0b10011001（POL0 | DT0 | POL1 | DT1），OUT0 极性反相，死区回到关断沿上。
这一段的经验：用任何死区模块配推挽之前，先写一张真值表——MCU 输出有效电平 → DTM 极性 → 预驱输入有效电平 → MOSFET 状态，逐格推完再上电。死区方向错了比不加死区更危险。
三、极性反相的连锁反应
POL 反相不是改一个寄存器就完事，它牵连了整条软件链路。
3.1 占空比相位反了
反相后应用层给 30% 占空比，实际输出 70%。修复点选在 IoHwAb 层做补偿，而没用预驱配置里的 bInvert 字段——后者是编译期常量，而推挽使能是标定量，两条路径运行期必然失配。补偿挂在 SetDuty/SynOut 钳位之后，上层无感：
if ((IOHWAB_PWM_PUSHPULL_IDX_INVALID != idxPushPullUB)
&& (0U != IoHwAb_Pwm_bPushPullEnUB_CA[idxPushPullUB]))
{
rDutyUW = (uint16)(IOHWAB_PWM_DUTYCYCLE_FULL - rSetUW); /* 反相补偿 */
}
原则一句话：运行期可变的配置，其所有关联逻辑必须走同一条运行期路径，不能一半编译期一半运行期。
3.2 上电窗口：idle 电平从"安全"变成"全开"
MCAL Pwm 通道配置的 Idle state = HIGH，原本无碍；POL 反相后，idle HIGH 经 DTM 反相变成预驱输入低电平 = 上管全开。代码走读确认这版 MCAL（Infineon Pwm_17_GtmCcu6 20.0.0）在 Pwm_Init 末尾就通过 host trigger 使能 TOM 输出，于是从 CDD 写入 POL 配置到 IoHwAb 初始化把占空比压到"恒关断"之间，存在一段毫秒级窗口，高边不受控导通。
临时缓解：IoHwAb 初始化末尾对推挽高边强制写 0%（经补偿后恰为恒关断）。根治：MCAL 配置里把这几个通道的 Idle state 从 HIGH 改成 LOW。给功率级做极性反相，idle 态安全分析必须跟着重做。
四、一个注释引发的 2.5 倍误差
死区寄存器写的是 tick 数，代码设 400，注释标着 /* 100MHz */，照算是 4 µs。实测死区 10 µs——反推 CMU 时钟实际约 40 MHz，注释是错的。死区时间属于安全参数，时钟树别信注释，以实测或配置推导为准。
五、表象拆解：10 ms burst 不是新 Bug
回头解释那段诡异波形，它是三个机制叠加的合成现象：
- 直通触发 L9945 过流保护锁存，输出被芯片掐掉；
- 软件里 10 ms 周期的异步输出任务不断重写输出控制寄存器，把输出"救"回来；
- 关断段里偶尔的小脉冲，是诊断任务的诊断脉冲，属正常行为。

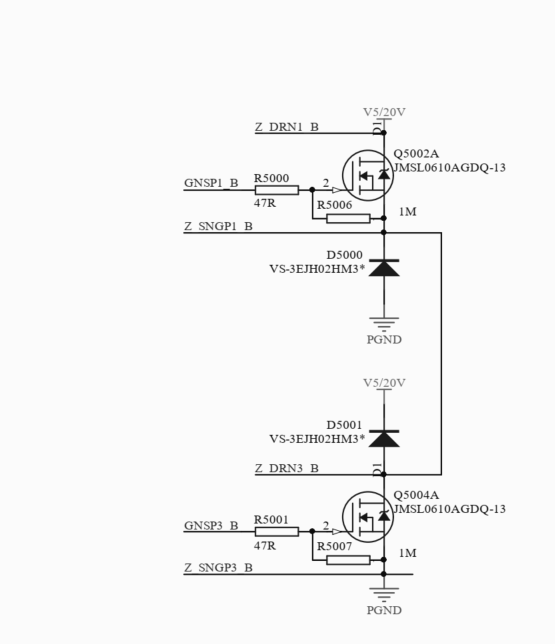

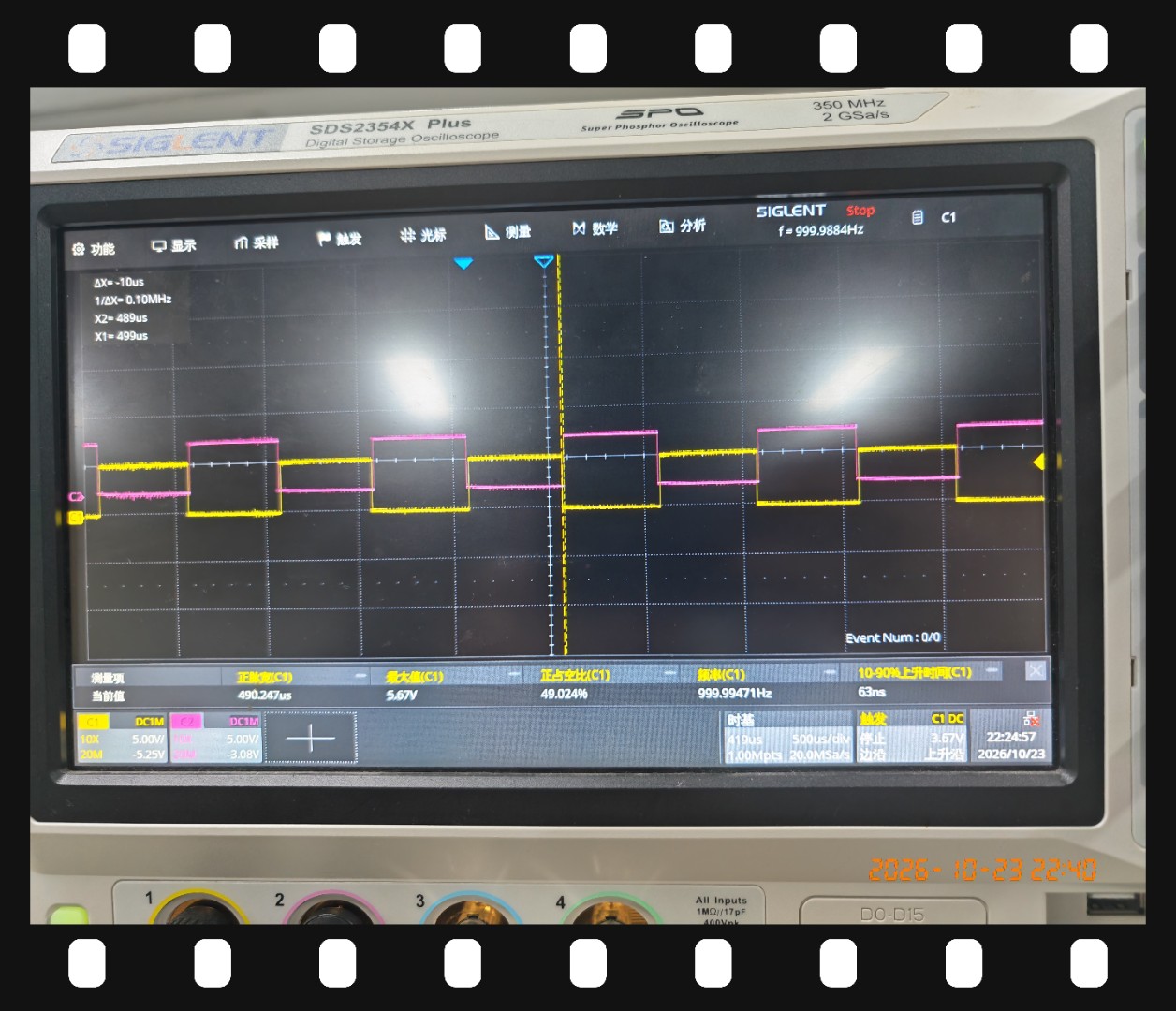

修掉直通后波形立即恢复正常：高低边互补、死区清晰。经验：示波器上的周期性异常，先拆成"故障本体 + 保护动作 + 周期任务"三层再分析，别把保护动作当故障。
六、推挽输出上电前检查清单
把这次踩过的坑浓缩成一张清单，下次同类工作照着过一遍：
- [ ] 引脚路由/复用配置写完后，读回寄存器验证（位段宽度、移位量）
- [ ] 多通道共享寄存器：全部读-改-写
- [ ] 死区方向：真值表推一遍，确认死区落在关断沿
- [ ] 死区时钟：实测或从时钟树推导，不信注释
- [ ] 极性反相的连带项：占空比相位、idle 安全态、上电窗口
- [ ] 上电窗口：从引脚使能到软件接管之间，功率管处于什么状态？
- [ ] 故障复现后：断电测 MOSFET 的 D-S 电阻，直通过的管子可能已带伤
平台：AURIX TC38x（GTM TOM0 + CDTM0 DTM0）+ ST L9945，自研类 AUTOSAR BSW。记录于 2026-10。
